FLOWMASTER өлшеу және есептеу кешені және енгізу-шығару модульдері

FlowMaster өлшеу-есептеу кешені (әрі қарай – ӨЕК) және қосымша енгізу/шығару модульдері — бұл микропроцессорлық құрылғылар, олар өрістік құралдардан (температура, қысым, қысым айырмасы датчиктері, хроматографтар) сигналдарды өңдеп, нақты уақыт режимінде табиғи газдың ағынын және басқа технологиялық параметрлерін есептейді.

Скачать каталог

Опросный лист

Есептегіштің жалпы және орнату өлшемдері (алдыңғы көрініс)

Есептегіштің жалпы және орнату өлшемдері (бүйірлік көрініс)

Енгізу/шығару модулінің жалпы және орнату өлшемдері (алдыңғы көрініс)

Енгізу/шығару модулінің жалпы және орнату өлшемдері (бүйірлік көрініс)

ӨЕК мен енгізу/шығару модульдерінің қолдану салалары:

Табиғи газдың коммерциялық есептеу түйіндері;
Газдың технологиялық есептеу түйіндері;
Автоматтандырылған диспетчерлік басқару және есептеу жүйелері

Жеткізу жиынтығына кіреді:

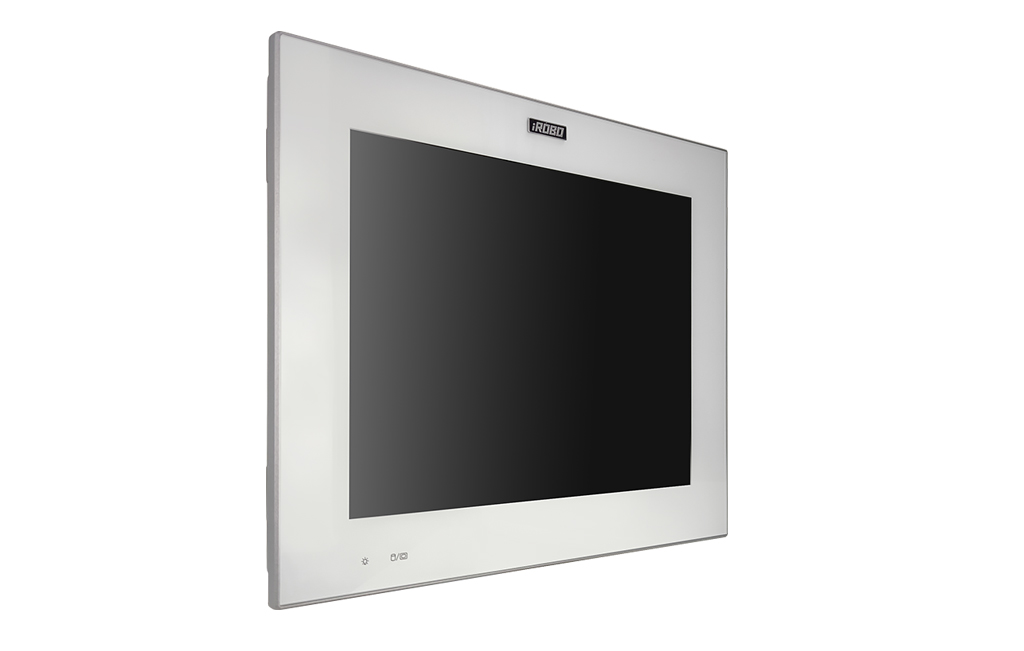

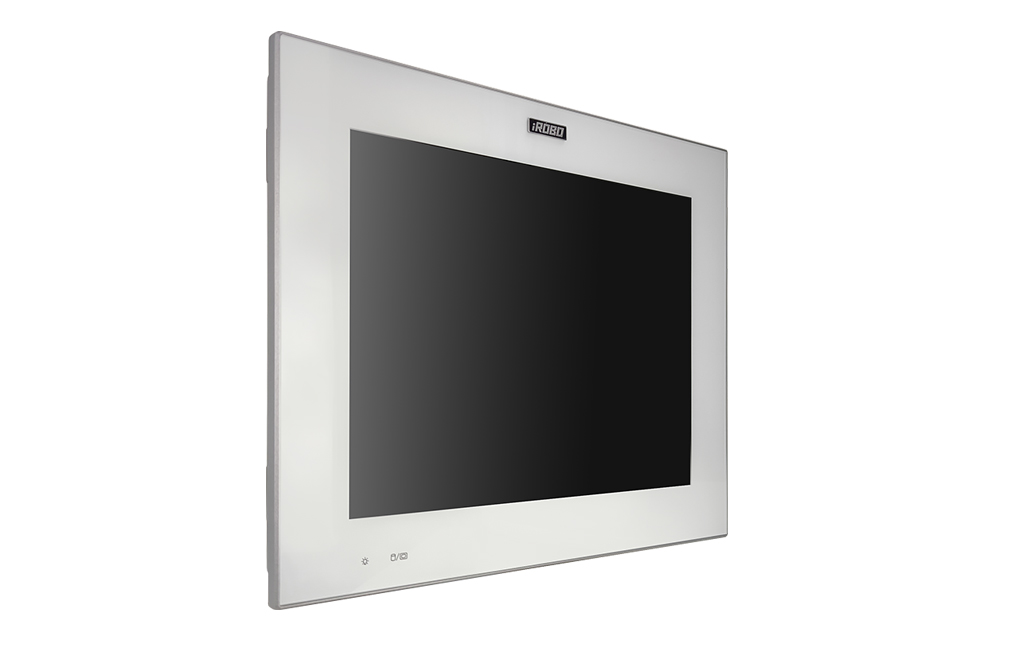

Ағын есептегіш

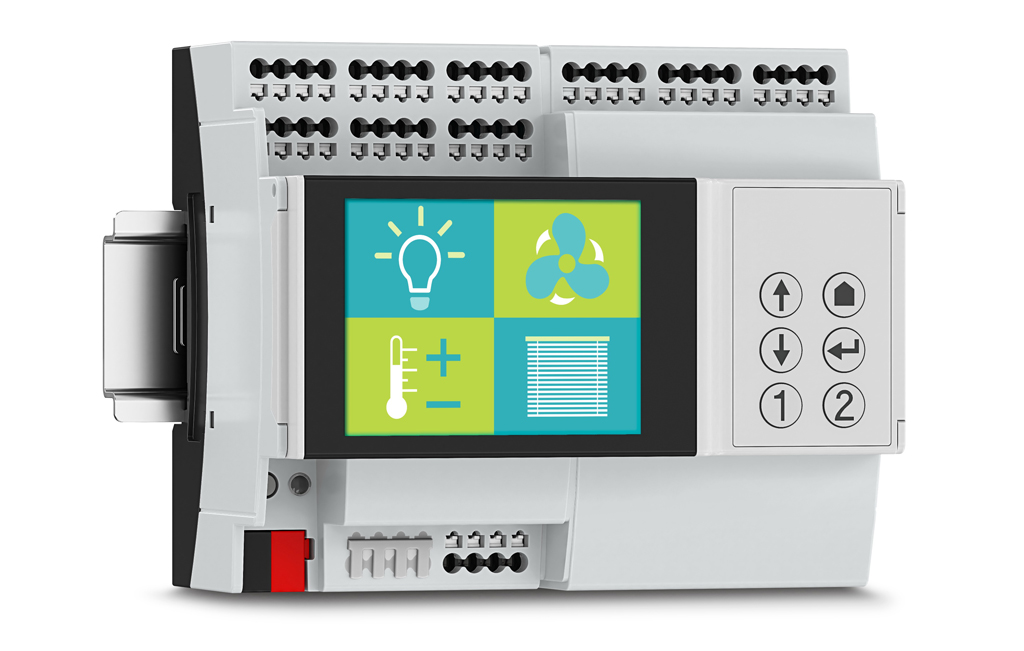

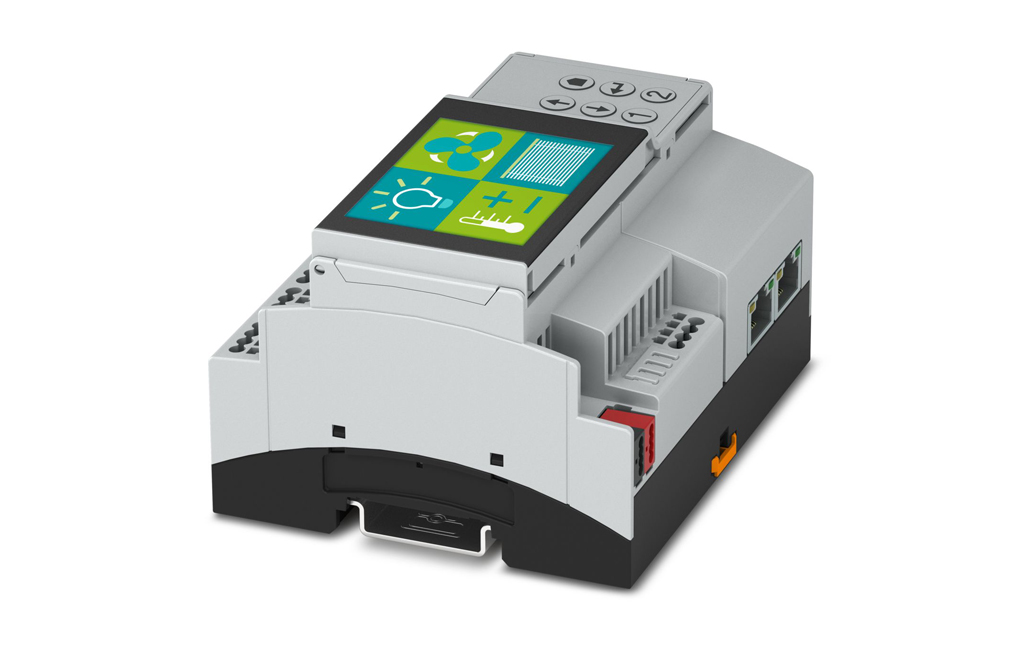

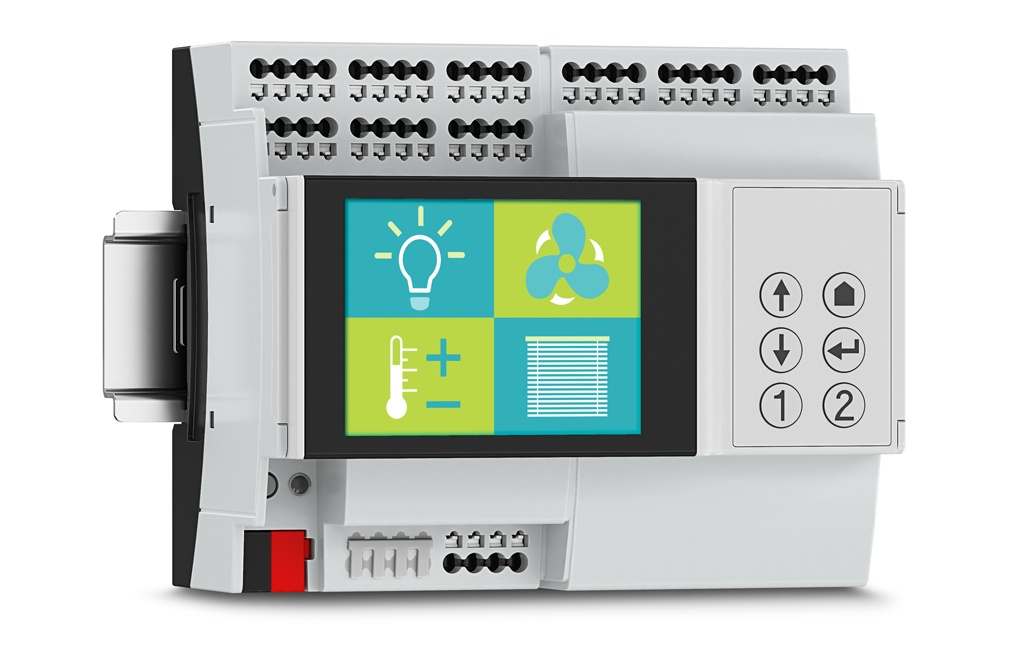

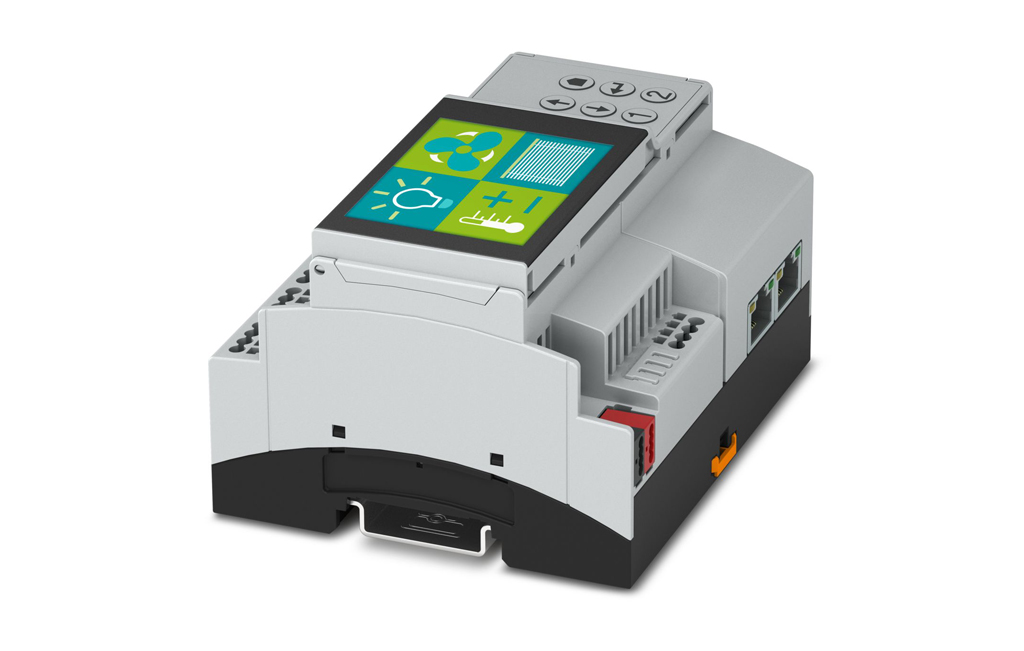

Енгізу-шығару модулі

Ағын есептегіштің негізгі техникалық сипаттамалары

Процессор	Intel N97
Процессор буыны	Alder Lake
Процессордың тактілік жиілігі	3.6 Ггц
ЖЖҚ түрі	DDR4
ЖЖҚ арналған эалғағыштар	1xSODIMM
ЖЖҚ көлемі	16 ГБ
ЖЖҚ максималды саны	16 ГБ
Бейне адаптерінің түрі	Біріктірілген
Жинақтағыш түрі	SSD
Жинақтағыштың форм-факторы	M.2
Жинақтағыштың көлемі	256 ГБ
Дисплей түрі	LCD TFT
Дисплейдің өлшемі	12.1 »
Дисплей ажыратымдылығы	1024×768
Жақтарының арақатынасы	4:3
Жарықтылығы	350 кд/м2
Кереғарлығы	800~1
Сенсорлы экран	+
Желілік бейімдегіш	Intel i210-AT
Ethernet порттарының саны	2
10/100/1000 Mb Ethernet саны	2
Тізбекті порттардың саны	2
RS-232/485 жалғағыштарының саны	2
USB жалғағыштарының саны	6
USB v2.0 саны	2
USB v3.x саны	4
SATA.3 жалғағыштарының саны	1
M.2 жалғағыштарының саны	1
Салқындату түрі	Пассивті
Алдыңғы панельдің IP қорғауы	IP65
Орнату	Үстелге, панелше орнату, VESA 100×100, ARM орнату
Күзет таймері	Бағдарламалық
Электрмен жабдықтау	12…28 В DC
Қуат көзінің түрі	Айнымалы/тұрақты токқа арналған сыртқы адаптер
ОЖ қолдау	Windows 10, Windows 11, Astra Linux
Өлшемдері (БЕТ), мм	260.5 x 321.9 x 70
Жұмыс температурасы	-20…60°C
Ылғалдылық	5-95%

Енгізу/шығару модулінің негізгі техникалық сипаттамалары

Параметр атауы		Мәні
Қуат кернеуі, В		DC 10-36
Тұтынылатын қуат, Вт		5
Өлшемдері (БЕТ), мм		90 x 108 x 60
Жұмыс температурасының диапазоны, °C		-20…+70
Қоршаған орта қысымы, кПа		84…106
Ауаның салыстырмалы ылғалдылығы		+35°C кезінде 30…80
Орнату түрі		35 мм DIN- тақтайшаға орнату
Қорғау дәрежесі		IP20
Байланыс порттары		Ethernet, RS-485
Modbus TCP сервері		+, 3 белсенді клиентке дейін
Modbus RTU сервері		+
Web-интерфейсі		+
Дисплей		+, 2.4″, Түсті
Дисплейдің ажыратымдылығы		320 x 240
Аналогтық кірістер	Саны	8
	Өлшеу диапазоны, мА	0-25
	АСТ разрядтылығы, бит	24
	Токты өлшеу рұқсаты, мкА дисплейде және modbus тіркеулерінде	1/1
	Кіріс түрі	пассивті
	Кіру кедергісі, Ом	200
	Қорғау	40 В дейінгі шамадан тыс кернеуден, кері полярлықтан қорғаныс, токты 30 мА дейін шектеу
	НҚ-да токты өлшеудің келтірілген рұқсат етілген қателігінің шектері,%	0,04
	Жұмыс температурасының диапазонында токты өлшеудің келтірілген рұқсат етілген қателігінің шектері,%	0,04
	Гальваникалық оқшаулау, В	500, аналогтық шығыстармен біріктірілген топтық
Аналогтық шығыстар	Саны	2
	Қалыптастыру диапазоны, мА	0-24
	САТ-тың разрядтылығы, бит	16
	Токты тағайындау рұқсаты, мкА дисплейде және modbus тіркеулерінде	1
	Шығу түрі	Белсенді
	Қорғау	40 В дейінгі шамадан тыс кернеуден, кері полярлықтан қорғаныс, токты 30 мА дейін шектеу
	НҚ-да токты өлшеудің келтірілген рұқсат етілген қателігінің шектері,%	0,1
	Жұмыс температурасының диапазонында токты өлшеудің келтірілген рұқсат етілген қателігінің шектері,%	0,1
	Гальваникалық оқшаулау, В	500, аналогтық шығыстармен біріктірілген топтық
Дискретті кірістер	Саны	8
	IEC 61131-2-2012 МЕМСТ бойынша түрі	2
	Номиналды кернеу, В	24
	Максималды кернеу, В	32
Дискретті шығыстар	Саны	8
	IEC 61131-2-2012 МЕМСТ бойынша түрі	2
	Номиналды кернеу, В	24
	Максималды кернеу, В	32

Құрылғыға кіріктірілген адам-машина интерфейсі (КАМ) ағымдағы процесс параметрлерін бақылауға және жүйені қосымша жабдықсыз диагностикалауға мүмкіндік береді;
Есептеуішке түрлі конфигурациядағы 10-ға дейін енгізу/шығару модульдерін қосу мүмкіндігі бар;
Деректерді жоғарғы деңгейге беру үшін кіріктірілген OPC UA және Modbus TCP/IP серверлері;
Құпия сөзбен қорғалған құрылғыға кіру мәзірі бағдарламаны және деректерді рұқсатсыз кіруден қорғауға мүмкіндік береді;
Құрылғының тұрақты емес жады қуат істен шыққан кезде ағымдағы деректер мен енгізілген бағдарламаларды сақтауға және үзіліс нүктесінде жұмысын жалғастыруға мүмкіндік береді;
Жылдық кезеңдегі есептерді сақтау мүмкіндігі;
Икемді конфигурация жүйесі, кең таралған сигнал түрлерін қолдауы, белгілі бір өндірушіге байланбай, кең ауқымды дала аспаптарын қолдануға мүмкіндік береді;
Резервті режимде жұмыс істеу мүмкіндігі;
Модульді конструкция ӨЕК әртүрлі қолдану нұсқаларына сәйкес конфигурациялауға мүмкіндік береді;
Кіріс/шығыс модульдерін Modbus TCP/IP серверінің арқасында жеке құрылғылар ретінде қолдану мүмкіндігі;
Тегін бағдарламалық жасақтама.
