Измерительно-вычислительный комплекс FLOWMASTER и модули ввода вывода
Измерительно-вычислительный комплекс FlowMaster (далее ИВК) и дополнительные модули ввода/вывода – представляют собой микропроцессорные устройства для обработки сигналов с полевых приборов (датчиком температуры, давления, перепада давления, хроматографов) и вычисление на их основе показаний расхода и других технологических параметров природного газа в режиме реального времени.
Габаритные и установочные размеры вычислителя (вид спереди)
Габаритные и установочные размеры вычислителя (вид сбоку)

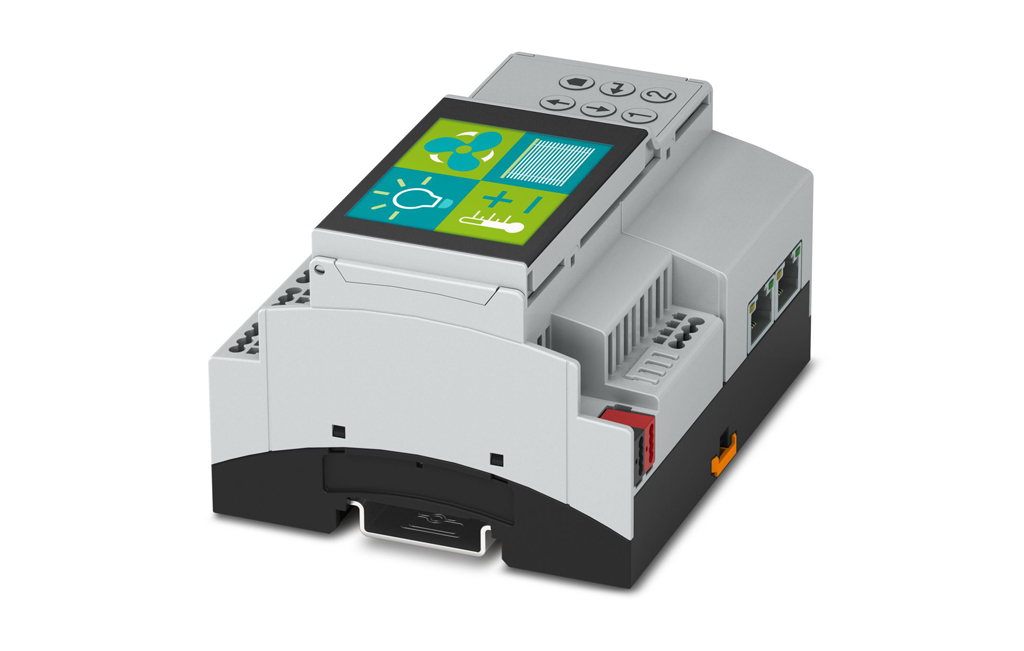

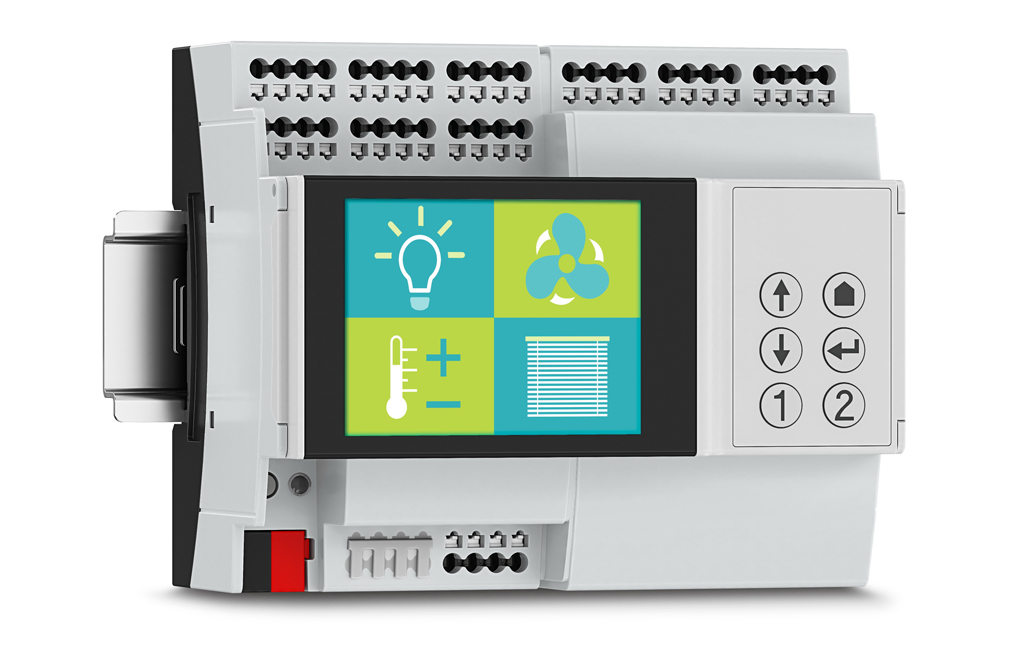

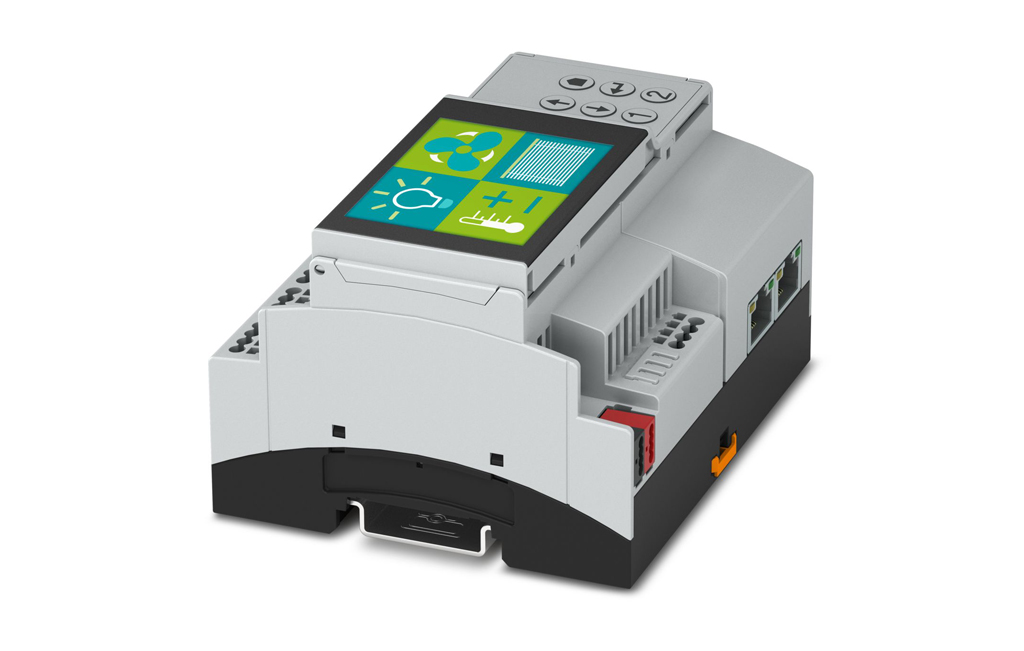

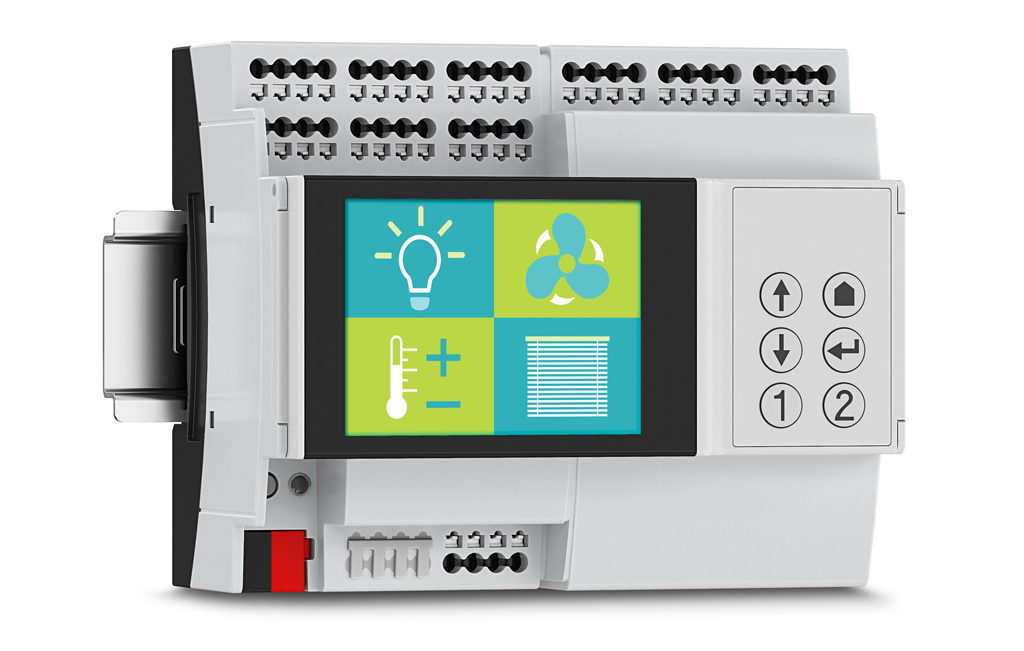

Габаритные и установочные размеры модуля ввода/вывода (вид спереди)
Габаритные и установочные размеры модуля ввода/вывода (вид сбоку)
Область применения ИВК и модулей ввода/вывода:
- Коммерческие узлы учета природного газа;
- Технологические узлы учета газа;
- автоматизированные системы диспетчерского управления и учета
В комплект поставки входят:
- Вычислитель расхода
- Модуль ввода-вывода
Основные технические характеристики вычислителя расхода
| Процессор | Intel N97 |
| Поколение процессора | Alder Lake |
| Тактовая частота процессора | 3.6 Ггц |
| Тип ОЗУ | DDR4 |
| Разъемы для ОЗУ | 1xSODIMM |
| Объем ОЗУ | 16 ГБ |
| Макс кол-во ОЗУ | 16 ГБ |
| Тип видеоадаптера | Интегрированная |
| Тип накопителя | SSD |
| Форм-фактор накопителя | M.2 |
| Объем накопителя | 256 ГБ |
| Тип дисплея | LCD TFT |
| Размер дисплея | 12.1 » |
| Разрешение дисплея | 1024×768 |
| Соотношение сторон | 4:3 |
| Яркость | 350 кд/м2 |
| Контрастность | 800~1 |
| Сенсорный экран | + |
| Сетевой адаптер | Intel i210-AT |
| Количество Ethernet портов | 2 |
| Количество 10/100/1000 Mb Ethernet | 2 |
| Количество последовательных портов | 2 |
| Количество разъемов RS-232/485 | 2 |
| Количество разъемов USB | 6 |
| Количество USB v2.0 | 2 |
| Количество USB v3.x | 4 |
| Количество разъемов SATA.3 | 1 |
| Количество разъемов M.2 | 1 |
| Тип охлаждения | Пассивный |
| IP-защита фронтальной панели | IP65 |
| Монтаж | На стол, монтаж в панель, VESA 100×100, монтаж ARM |
| Сторожевой таймер | Программный |
| Электропитание | 12…28 В DC |
| Вид блока питания | Внешний адаптер переменного/постоянного тока |
| Поддержка ОС | Windows 10, Windows 11, Astra Linux |
| Габариты (В*Ш*Г), мм | 260.5 x 321.9 x 70 |
| Рабочая температура | -20…60°C |
| Влажность | 5-95% |
Основные технические характеристики модуля ввода/вывода
| Наименование параметра | Значение | |
| Напряжение питания, В | DC 10-36 | |
| Потребляемая мощность, Вт | 5 | |
| Габариты (В*Ш*Г), мм | 90 x 108 x 60 | |
| Диапазон рабочих температур, °C | -20…+70 | |
| Давление окружающей среды, кПа | 84…106 | |
| Относительная влажность воздуха | 30…80 при +35°C | |
| Тип монтажа | На 35 мм DIN-рейку | |
| Степень защиты | IP20 | |
| Порты связи | Ethernet, RS-485 | |
| Сервер Modbus TCP | +, до 3-х активных клиентов | |
| Сервер Modbus RTU | + | |
| Web-интерфейс | + | |
| Дисплей | +, 2.4″, цветной | |
| Разрешение дисплея | 320 x 240 | |
| Аналоговые входы | Количество | 8 |
| Диапазон измерения, мА | 0-25 | |
| Разрядность АЦП, бит | 24 | |
| Разрешение измерений тока, мкА на дисплее и в modbus регистрах | 1/1 | |
| Тип входа | пассивный | |
| Сопротивление входа, Ом | 200 | |
| Защита | От перенапряжения до 40 В, обратной полярности, ограничение тока до 30 мА | |
| Пределы допускаемой приведенной погрешности измерения тока в НУ, % | 0,04 | |
| Пределы допускаемой приведенной погрешности измерения тока в диапазоне рабочих температур, % | 0,04 | |
| Гальваническая изоляция, В | 500, групповая совмещенная с аналоговыми выходами | |
| Аналоговые выходы | Количество | 2 |
| Диапазон формирования, мА | 0-24 | |
| Разрядность ЦАП, бит | 16 | |
| Разрешение задания тока, мкА на дисплее и в modbus регистрах | 1 | |
| Тип выхода | Активный | |
| Защита | От перенапряжения до 40 В, обратной полярности, ограничение тока до 30 мА | |
| Пределы допускаемой приведенной погрешности измерения тока в НУ, % | 0,1 | |
| Пределы допускаемой приведенной погрешности измерения тока в диапазоне рабочих температур, % | 0,1 | |
| Гальваническая изоляция, В | 500, групповая совмещенная с аналоговыми входами | |
| Дискретные входа | Количество | 8 |
| Тип по ГОСТ IEC 61131-2-2012 | 2 | |
| Номинальное напряжение, В | 24 | |
| Максимальное напряжение, В | 32 | |
| Дискретные выходы | Количество | 8 |
| Тип по ГОСТ IEC 61131-2-2012 | 2 | |
| Номинальное напряжение, В | 24 | |
| Максимальное напряжение, В | 32 | |
- Встроенный человеко-машинный интерфейс (ЧМИ) позволяет отслеживать текущие параметры процесса и производить диагностику системы без дополнительного оборудования;
- Возможность подключения к вычислителю до 10 модулей ввода/вывода различных конфигураций;
- Встроенные OPC UA и Modbus TCP/IP сервера для передачи данных на верхний уровень;
- Защищенное паролем меню доступа к устройству позволяет защитить программу и данные от несанкционированного доступа;
- Энергонезависимая память устройства позволяет при сбое питания сохранять текущие данные и введенные программы и возобновлять работу в точке прерывания;
- Возможность хранения отчетов за годовой период;
- Гикая система конфигурации, поддержка распространенных типов сигналов позволяет использовать широкую номенклатуру полевых приборов без привязки к конкретному производителю;
- Возможность работы в резервированном режиме;
- Модульная конструкция позволяет сконфигурировать ИВК для различных вариантов применения;
- Возможность использования модулей ввода/вывода как отдельных устройств за счет встроенного Modbus TCP/IP сервера;
- Бесплатное программное обеспечение.
